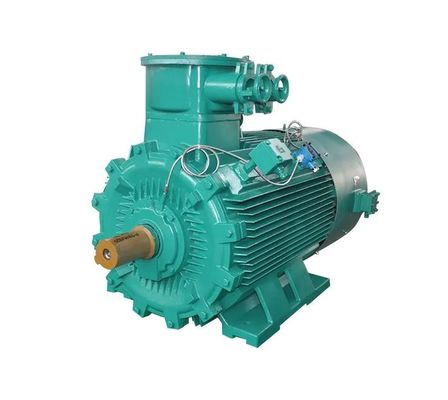

Seri YBX3 efisiensi tinggi dan motor asinkron tiga fase tahan api tekanan tinggi tertutup sepenuhnya, motor asinkron tiga fase tahan api efisiensi tinggi sangkar tupai dikembangkan dan dirancang oleh perusahaan kami.

Flameproof "Ex" d motor adalah sejenis bentuk motor tahan ledakan, prinsipnya adalah peralatan dalam operasi normal, dapat menghasilkan percikan api, busur suhu tinggi atau bagian berbahaya pada selungkup tahan ledakan, di luar tahan api 売dapat menahan tekanan internal tanpa deformasi berbahaya, dan dapat menjamin api gas internal

Saat tubuh merambat melalui celah, tidak cukup hanya meledakkan gas di luar cangkang.

1 Standar penerapan rangkaian motor ini adalah: GB755-2008 "Kuota dan kinerja motor berputar" GB/T 1032-2012 "metode pengujian motor asinkron tiga fase" GB 3836.1-2010 "Lingkungan eksplosif Bagian 1: perlengkapan lulus

3 Klasifikasi peralatan listrik

Kelas 1 Peralatan listrik untuk lingkungan gas ledak selain tambang batu bara.11 Jenis reklasifikasi peralatan listrik:

Il Kelas A: Gas yang mewakili adalah metana.

I1 Kelas B: Gas yang mewakili adalah etilena.

ll Kelas C: Gas yang mewakili adalah gas hidrogen dan etil.

4. Suhu permukaan maksimum yang sesuai dengan kelompok suhu yang berbeda ditunjukkan pada Tabel 1:

Tabel 1

Persyaratan Penggunaan

GB 3836.2-2010 "Lingkungan eksplosif Bagian 2: tahan api

Perlengkapan yang Dilindungi oleh Enklosur "d"

JB /T12305.1-2015 "Efisiensi tinggi tahan api tekanan tinggi tiga fase berbeda

Motor langkah -- Kondisi teknis -- Bagian 1: Seri YBX3 efisiensi tinggi dan motor asinkron tiga fase tahan api tekanan tinggi (ukuran bingkai 355~630)

JB /T12306.1-2015 "10kV efisiensi tinggi tegangan tinggi tahan api tiga fase kondisi teknis motor asinkron Bagian 1: Seri YBX3 (10KV) efisiensi tinggi tegangan tinggi motor asinkron tiga fase tahan api (nomor bingkai

400 ~ 630)"

GB-30254-203 "Batas Efisiensi Energi dan Tingkat Efisiensi Energi Motor Induksi Kandang Tiga Fasa Tegangan Tinggi"

GB/T 4942.1-2006(1EC60034-5:2000) Kelas perlindungan (kode IP) untuk seluruh struktur motor berputar

GB10068-2008(1EC60034-141996) Getaran mekanis motor dengan tinggi pusat poros 56mm ke atas -- Pengukuran, evaluasi, dan pengukuran getaran

membatasi

GB/T 100691-2006 Metode dan batasan untuk menentukan derau dari motor yang berputar -- Bagian 1: Metode untuk menentukan derau dari motor yang berputar (neg. ISO1680-1.1986)

GB 10069.3-2008(1EC60034-9) Motor berputar -- Penentuan kebisingan -- Metode dan batas -- Bagian 3: Batas kebisingan

GB /T1993 "Metode pendinginan motor berputar"

GB/T 4772.1-1999(1EC60072.1:1990) Motor berputar -- Dimensi dan kelas daya keluaran -- Bagian 1: Basis 56 hingga 400 dan flensa 55 hingga 1080

GB/T 4772.2-1999(IEC60072.2:1990) Motor berputar -- Dimensi dan kelas daya keluaran -- Bagian 2: Nomor rangka

355~1000 dan nomor flensa 1180~2360

GB 1971-2006(IEC60034-8:2002, IDT) Tanda ujung garis motor putar dan arah putaran

2 Prinsip tahan ledakan

Grup suhu

Permukaan motor suhu permukaan maksimum yang diijinkan (℃) dua keuntungan

1 Efisiensi tinggi dan hemat energi

Efisiensi motor seri ini sesuai dengan GB-30254-2013 "Batas Efisiensi Energi dan Tingkat Efisiensi Energi Motor Induksi Sangkar Tiga Fasa Tegangan Tinggi", yang dapat meningkatkan efisiensi pengoperasian pelanggan.

Persyaratan efisiensi, untuk arti sebenarnya dari motor efisiensi tinggi, dapat sangat ditingkatkan

Dihitung dengan motor 6kV 100kw4-kutub (Nilai efisiensi energi Level 1 95,7% Level 96,4% nilai efisiensi energi 8000j operasi tahunan)

Tingkat 1 efisiensi energi konsumsi daya tahunan:

PIL = 1000/0,957 * 8000 = 8359457 KWH

Tingkat 1 efisiensi energi konsumsi daya tahunan:

PI = 1000/0,964 * 8000 = 8298755 KWH

Penghematan energi tahunan: P = PI1-PI =60702kWh

Seperti dapat dilihat dari perhitungan di atas, pemilihan motor 1000kW seri YBX3, penghematan daya tahunan adalah 60702kWh, efek penghematan energi sangat jelas.

2. Desain elektromagnetik yang dioptimalkan

Seri motor ini menggunakan metode elemen hingga untuk menganalisis kinerja elektromagnetik, pemanasan dan tekanan mekanis serta deformasi dan desain pengoptimalan elektromagnetik, ukuran struktur, celah udara, kesesuaian alur, dan bentuk alur dari berbagai desain pengoptimalan, kinerja motor untuk mencapai yang terbaik.

3 Sistem Isolasi

Seri motor ini menggunakan berbagai kinerja yang telah ditingkatkan secara komprehensif sistem insulasi, karakteristik tegangan, karakteristik suhu, kekuatan lentur, uji tegangan tembus

Oleh karena itu, kinerja insulasi dapat diandalkan dan mesinnya kuat

Tingkat tinggi, kemampuan tahan lembab yang kuat.

Struktur rangka kekuatan tinggi

Basis engine dan penutup ujung terbuat dari besi tuang abu-abu berkekuatan tinggi, atau besi tuang ulet dapat digunakan untuk beradaptasi dengan lingkungan pengoperasian yang lebih keras.Analisis elemen hingga, teknologi pengecoran canggih, dan manajemen kualitas yang ketat bersama-sama memastikan bahwa rangka memiliki kekuatan dan kekakuan yang lebih tinggi, dan dapat memenuhi persyaratan tahan api struktural dengan baik.

5 Kepadatan daya tinggi

Motor seri ini melalui optimalisasi desain elektromagnetik, manufaktur canggih エ seni, meningkatkan rasio pemanfaatan material, daripada jumlah kursi motor konvensional yang sama memiliki kepadatan daya yang lebih tinggi.

Aku aku aku.Lingkup Penggunaan

Rangkaian motor ini diproduksi menjadi motor asinkron tiga fase tahan api tegangan tinggi dan hemat energi yang hemat energi sesuai dengan peraturan terkait GB3836.1-2010 Lingkungan Peledak Bagian I: Persyaratan Umum untuk Peralatan dan GB 3836.2-2010 Lingkungan Peledak Bagian II : Peralatan yang dilindungi oleh Shell tahan api "d".Tanda tahan ledakan adalah Ex dIl A T4 Gb, Ex dIl BT4

SD dibiarkan

Komposisi kolom.

Contoh: YBX3

5002-4(W)

Inti besi No. 2, 4 tiang, tipe luar W, menunjukkan bahwa bagian tengah poros setinggi 500mm, dalam ruangan dapat dihilangkan.

Kode seri:

Y untuk motor asinkron tiga fasa,

3 menunjukkan desain ketiga

B singkatan tahan api, X untuk efisiensi tinggi,

5 Deskripsi tanda tahan ledakan

Menurut GB /T3836.1-2010 Explosive Environment Part 1: General Requirements for Equipment, tanda tahan ledakan terdiri dari simbol EX, tipe tahan ledakan, simbol kelas, suhu permukaan maksimum, tingkat perlindungan peralatan, dan kelas perlindungan.

Contoh: E d1BI4 Gb IP54

Tingkat perlindungannya adalah 1P54

Tingkat perlindungan perangkat Gb

Suhu permukaan maksimum Grup suhu Simbol kelas T4 untuk cincin motor

Tingkat kategori lingkungan

Jenis tahan ledakan motor adalah tanda tahan ledakan tahan api, yang menunjukkan bahwa peralatan listrik memenuhi satu standar atau lebih

Satu jenis tahan ledakan

Ex dll A T4 Gb cocok untuk pabrik di mana campuran eksplosif Kelas Il A, kelompok suhu T1, T2, T3 dan T4 ada.

Ex dIl B T4 Gb cocok untuk pabrik I1 Kelas B, kelompok temperatur T1, T2, T3 dan T4 lingkungan kehadiran campuran eksplosif.

Sesuai dengan kebutuhan, dapat juga dibuat menjadi Ex dIl CT4 Gb,1 kelas C tidak diperbolehkan menggunakan sliding bearing.Silakan berkonsultasi secara terpisah jika perlu.

Rangkaian motor ini banyak digunakan di tempat-tempat berbahaya di mana terdapat campuran bahan peledak di industri minyak bumi, kimia, baja, dan lainnya, untuk menggerakkan berbagai peralatan mekanis seperti kipas, kompresor, pompa air, penghancur, dan konveyor sabuk.Motor dengan kipas inersia besar, pabrik batubara, mesin rolling, winch, bantuan kelaparan asam, konveyor sabuk dan mesin lainnya harus menandatangani perjanjian teknis saat memesan, memberikan parameter teknis yang relevan, sebagai dasar untuk desain khusus motor

Untuk memastikan transportasi motor yang aman dan andal o

Kondisi dasar operasi normal motor ayun: ketinggian tidak melebihi 1000Mo
